Свет в Blender. Типы источников освещения

В Blender если удалить лампу, то сцена и объекты на ней станут темными. Без источника света получить картинку с хорошо различимыми элементами невозможно. Яркость освещения, местонахождение источника, направление излучения играют важную роль. Настройками света и тени можно улучшить изображение, скорректировать его вид.

При редактировании сцены, чтобы оценивать влияние освещения, имеет смысл включить тип затенения "Рендер" (Z → 8).

В Blender имеется четыре варианта источника света (излучения), каждый из которых эмитирует существующие в реальном мире типы освещения:

Можно изменить тип уже имеющегося на сцене источника освещения, переключившись на вкладку Data | Данные редактора свойств.

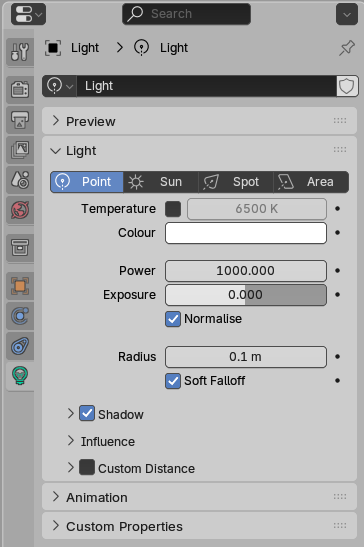

Панель Data редактора свойств при выделенном источнике света

По умолчанию источник испускает белый свет. При изменении цвета объекты на сцене потеряют свои "естественные" цвета материалов. У белых появится оттенок близкий к цвету источника.

Точечный источник, обозначаемый на сцене точкой внутри окружностей, излучает одинаковое количество света во все направления от себя. Это не значит, что освещение в любом месте сцены будет одинаково. Свет может не доходить до каких-то сторон объекта из-за препятствий, также хуже освещает удаленные объекты, то есть интенсивность падает с увеличением расстояния до объекта. Точечный свет можно считать аналогом лампочки.

В сценах обычно используется несколько источников света. Добавить дополнительные можно через меню Add | Добавить. Часто используют второй точечный излучатель с меньшей мощностью, чтобы немного подсветить затемненную поверхность. Можно установить отрицательное значение мощности, и тогда источник действует как поглотитель освещения, своего рода выключатель. Бывает на сцену добавляют лампу рядом с камерой, чтобы осветить и смягчить темные участки на переднем плане.

Если параметр Radius больше нуля, то свет излучается сферической поверхностью указанного радиуса. На 3D-сцене она обозначается окружностью, очерченной сплошной линией. Источники с большим радиусом имеют более мягкие тени и зеркальные блики. Также они будут казаться более тусклыми, потому что их сила распределяется по большей площади.

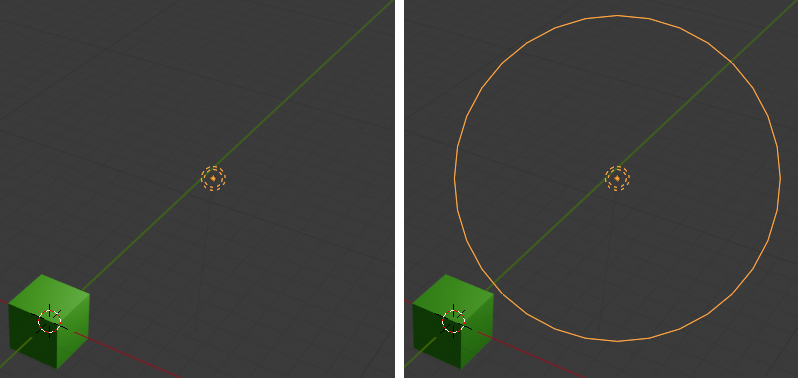

Влияние радиуса точечного источника света на яркость освещения объекта
Влияние радиуса точечного источника света на яркость освещения объекта. Слева радиус равен 0, справа ‒ пяти единицам

Прожектор излучает конусообразный пучок света из вершины конуса в заданном направлении. Ширину основания конуса регулируют параметром Angle | Угол, который определяется градусами угла вершины конуса.

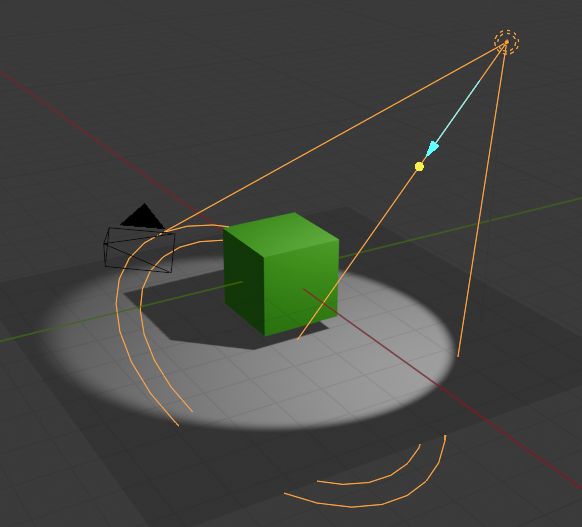

Освещение сцены прожектором

Параметр Blend | Смешение контролирует внутреннюю окружность основания конуса. Расстояние между внешней и внутренней окружностями на световом пятне — это область постепенного размытия света. Регулируя ее, можно создать как резко очерченное пятно света, так и плавный переход.

Солнечный свет является направленным, но его мощность не уменьшается с удалением от объекта источника света. Это значит, что неважно, где источник располагается на сцене, тени настраиваются перемещением манипулятора направления, а сила освещенности всех объектов корректируется через свойство Strength | Сила. Такое излучение подходит для моделирования равномерного освещения ясным дневным светом открытого пространства.

Влияние направление Sun на тени. Местоположение Sun значения не имеет
Влияние вектора направления Sun на отбрасываемые тени и отсутствие какого-либо влияния на освещенность и тени при перемещении самого источника света.

На скрине выше сила солнца уменьшена до 10 Ватт на квадратный метр. Если бы на сцене был туман или атмосфера, то силу можно было бы оставить с большим значением. В реальном мире солнечный свет проходит через атмосферу, которая поглощает и рассеивает часть лучей. Значение 1000 для источника Sun в Blender соответствует полуденной освещенности на Земле в ясный день.

Источник-область (зональный свет) испускается поверхностью определенной формы. Имеет направление, но позволяет освещать площадь большего размера, чем Point и Spot. Таким образом можно моделировать, например, свет из окна или облачное небо. Зональный свет создает тени с мягкими границами путем распределения света по сетке, размер которой определяется пользователем.

Свет из окна в Blender
Слева — только Sun, в центре — Sun и Area (имитация света из окна в комнату), справа — только Area

Вид сцены также зависит от используемого движка рендеринга (выбирается на вкладке Render редактора свойств). По умолчанию используется EEVEE (растеризация), который выполняет процесс намного быстрее, работает по тому же принципу, что и движки в видеоиграх. Он не вычисляет отражение лучей согласно законам физики, а использует математические формулы и упрощения (аппроксимацию) для распределения света. Однако скорее всего вам придется добавлять на сцену больше источников света, а также включать дополнительные опции в настройках рендера (например, Raytracing) и др.

Сравнение редрера с помощью EEVEE и Cycles
Сравнение рендера сцены с одной лампой с помощью EEVEE (слева) и Cycles (справа)

В случае Cycles (патрассинг — трассировка путей) создается естественный мягкий заполняющий свет, так как вычисляется отражение и переотражение лучей от препятствий, как это происходит в реальном мире. Однако рендер идет значительно дольше, чем в EEVEE. Разница по времени может отличаться в десятки, а иногда и в сотни раз. Чтобы получить чистую картинку без "зерна", движок просчитывает огромное количество проходов (samples). Чем сложнее сцена (есть стекло, туман, мелкие детали), тем требуется больше сэмплов.

Практическое задание "Свет из окна на улицу"

Создайте модель, в которой участок внешнего пространства освещается светом, выходящим из отверстия в кубе.
